Comment sélectionner le bon arbre pour les engrenages droits en métal ?

Le choix du bon arbre pour les engrenages droits en métal est une décision cruciale qui peut avoir un impact significatif sur les performances, l'efficacité et la longévité de vos systèmes mécaniques. En tant que fournisseur d'engrenages droits en métal, j'ai pu constater par moi-même comment un mauvais choix d'arbre peut entraîner toutes sortes de problèmes, allant de l'usure prématurée à la panne complète du système. Dans cet article de blog, je partagerai quelques conseils et considérations pour vous aider à faire le meilleur choix pour votre application spécifique.

Comprendre les bases des engrenages droits et des arbres métalliques

Avant de nous lancer dans le processus de sélection, passons rapidement en revue les bases des engrenages droits et des arbres métalliques. Les engrenages droits en métal sont le type d'engrenage le plus courant, constitué de roues cylindriques avec des dents qui s'engrènent pour transmettre la puissance et le mouvement. Ils sont utilisés dans un large éventail d'applications, depuis les moteurs automobiles et les machines industrielles jusqu'aux produits de consommation tels que les outils et appareils électriques.

Les arbres, quant à eux, sont les composants qui soutiennent les engrenages et transmettent le couple d'un engrenage à l'autre. Ils se présentent sous différentes formes, tailles et matériaux, chacun étant conçu pour répondre à des exigences spécifiques. Le bon arbre pour vos engrenages droits métalliques dépendra de plusieurs facteurs, notamment la charge, la vitesse, le couple et les conditions de fonctionnement de votre application.

Facteurs à considérer lors de la sélection d’un arbre

Maintenant que nous avons une compréhension de base des engrenages droits et des arbres métalliques, examinons de plus près les facteurs à prendre en compte lors de la sélection de l'arbre adapté à votre application.

Exigences de charge et de couple

Le premier et le plus important facteur à prendre en compte sont les exigences de charge et de couple de votre application. L'arbre doit être capable de résister aux forces générées par les engrenages sans se plier, se casser ou se déformer. Pour déterminer les exigences de charge et de couple, vous devrez prendre en compte la puissance transmise par les engrenages, la vitesse de rotation et le type de charge (par exemple, statique, dynamique ou choc).

Une fois que vous avez une compréhension claire des exigences de charge et de couple, vous pouvez sélectionner un arbre avec le diamètre, le matériau et la résistance appropriés. Généralement, les arbres de plus grand diamètre peuvent supporter des charges et des couples plus élevés, tandis que les matériaux plus résistants comme l'acier et l'acier allié sont mieux adaptés aux applications lourdes.

Vitesse et régime

La vitesse et le régime (tours par minute) de votre application sont également des facteurs importants à prendre en compte lors de la sélection d'un arbre. Les applications à grande vitesse nécessitent des arbres équilibrés et présentant de faibles niveaux de vibrations pour éviter une usure prématurée et des dommages aux engrenages. Vous devrez également prendre en compte la vitesse critique de l'arbre, qui est la vitesse à laquelle l'arbre commence à vibrer excessivement.

Pour garantir un fonctionnement fluide à des vitesses élevées, vous devrez peut-être sélectionner un arbre avec un diamètre plus petit ou une rigidité plus élevée. Vous pouvez également utiliser des techniques d'équilibrage pour réduire les vibrations et améliorer les performances de l'arbre.

Conditions de fonctionnement

Les conditions de fonctionnement de votre application, telles que la température, l'humidité et l'exposition à des produits chimiques ou à des substances corrosives, peuvent également affecter les performances et la durée de vie de l'arbre. Par exemple, les arbres utilisés dans des applications à haute température peuvent devoir être fabriqués dans des matériaux capables de résister à une chaleur extrême, tandis que les arbres utilisés dans des environnements corrosifs peuvent devoir être revêtus ou fabriqués à partir de matériaux résistants à la corrosion.

Vous devrez également prendre en compte les exigences de lubrification de votre application. Une lubrification adéquate est essentielle pour réduire la friction et l’usure entre l’arbre et les engrenages, ainsi que pour prévenir la corrosion et la rouille. Assurez-vous de sélectionner un arbre compatible avec le lubrifiant que vous utiliserez et qui présente la finition de surface appropriée pour garantir une lubrification adéquate.

Matériau de l'arbre

Le matériau de la tige est un autre facteur important à prendre en compte. Différents matériaux ont des propriétés différentes, telles que la résistance, la dureté, la ténacité et la résistance à la corrosion, qui peuvent affecter les performances et la durée de vie de l'arbre. Certains des matériaux les plus couramment utilisés pour les arbres comprennent l'acier, l'acier allié, l'acier inoxydable et l'aluminium.

L'acier est le matériau le plus couramment utilisé pour les arbres en raison de sa haute résistance, de sa durabilité et de son prix abordable. L'acier allié est un type d'acier qui contient des éléments supplémentaires, tels que du chrome, du nickel et du molybdène, pour améliorer sa résistance et sa dureté. L'acier inoxydable est un matériau résistant à la corrosion qui est souvent utilisé dans les applications où l'arbre est exposé à l'humidité ou à des produits chimiques. L'aluminium est un matériau léger qui est souvent utilisé dans les applications où le poids est un problème, comme les applications aérospatiales et automobiles.

Conception de l'arbre

La conception de l’arbre est également importante à prendre en compte. L'arbre doit être conçu pour répondre aux exigences spécifiques de votre application, notamment la taille et la forme des engrenages, le type de montage et l'alignement des engrenages. Vous devrez également prendre en compte le type de rainure de clavette ou de cannelure qui sera utilisé pour relier l'arbre aux engrenages, ainsi que le type de roulement qui sera utilisé pour soutenir l'arbre.

Lors de la conception de l'arbre, il est important de s'assurer qu'il présente la rigidité et la flexibilité appropriées pour éviter une déflexion ou une vibration excessive. Vous pouvez utiliser un logiciel de conception assistée par ordinateur (CAO) pour modéliser l'arbre et analyser ses performances dans différentes conditions.

Types d'arbres pour engrenages droits en métal

Il existe plusieurs types d'arbres couramment utilisés avec les engrenages droits en métal, chacun étant conçu pour répondre à des exigences spécifiques. Certains des types d’arbres les plus courants comprennent :

Arbres pleins

Les arbres pleins constituent le type d’arbre le plus basique et sont constitués d’une seule pièce de matériau. Ils sont simples et peu coûteux à fabriquer et conviennent aux applications où les exigences de charge et de couple sont relativement faibles. Les arbres pleins sont souvent utilisés dans les petits moteurs, pompes et autres applications de faible puissance.

Arbres creux

Les arbres creux sont des arbres qui ont un centre creux. Ils sont plus légers et plus flexibles que les arbres pleins et sont souvent utilisés dans les applications où le poids est un problème ou lorsque l'arbre doit pouvoir transmettre des fluides ou des gaz. Les arbres creux sont couramment utilisés dans les moteurs automobiles, les applications aérospatiales et les machines industrielles.

Arbres cannelés

Les arbres cannelés sont des arbres qui comportent une série de crêtes ou de dents sur la surface qui s'engrènent avec les rainures ou les dents correspondantes sur les engrenages. Ils sont utilisés pour transmettre le couple et le mouvement entre l'arbre et les engrenages et sont souvent utilisés dans les applications où un alignement précis et une transmission de couple élevée sont requis. Les arbres cannelés sont couramment utilisés dans les transmissions automobiles, les machines industrielles et les outils électriques.

Arbres à clé

Les arbres à clavette sont des arbres qui ont une rainure de clavette ou une fente sur la surface qui accepte une clé, qui est un petit morceau de métal qui s'insère dans la rainure de clavette et empêche l'arbre de tourner par rapport à l'engrenage. Les arbres clavetés sont utilisés pour transmettre le couple et le mouvement entre l'arbre et les engrenages et sont souvent utilisés dans des applications où les exigences de charge et de couple sont relativement faibles. Les arbres à clavette sont couramment utilisés dans les petits moteurs, les pompes et d'autres applications de faible puissance.

Conclusion

La sélection du bon arbre pour les engrenages droits en métal est une décision critique qui peut avoir un impact significatif sur les performances, l'efficacité et la longévité de vos systèmes mécaniques. En prenant en compte les facteurs abordés dans cet article de blog, tels que les exigences de charge et de couple, la vitesse et le régime, les conditions de fonctionnement, le matériau de l'arbre et la conception de l'arbre, vous pouvez prendre une décision éclairée et choisir l'arbre le mieux adapté à votre application spécifique.

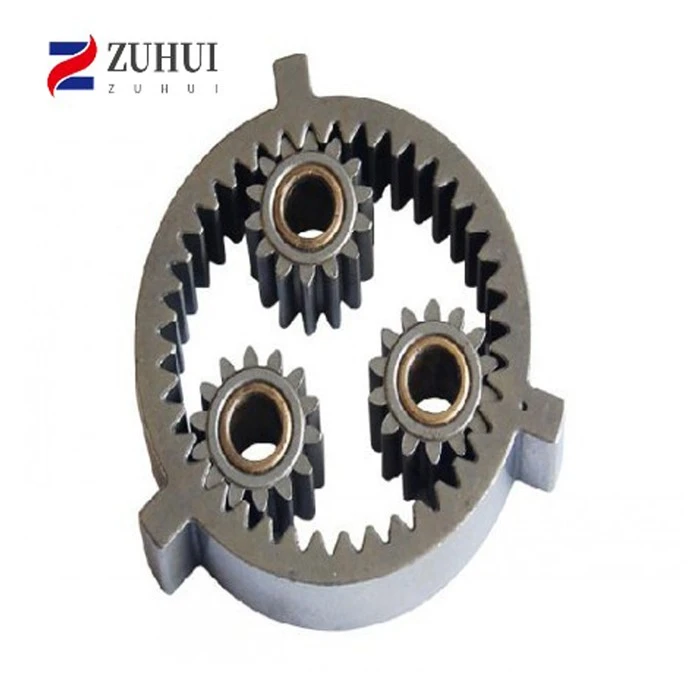

En tant que fournisseur d'engrenages droits en métal, je suis là pour vous aider avec tous vos besoins en matière d'engrenages et d'arbres. Si vous avez des questions ou avez besoin d'aide pour sélectionner l'arbre adapté à votre application, n'hésitez pas à me contacter. Nous proposons une large gamme deDouble engrenage pour la métallurgie des poudres,Engrenage solaire pour la métallurgie des poudres, etEngrenages à pignon planétaire, ainsi que des arbres conçus sur mesure pour répondre à vos besoins spécifiques. Travaillons ensemble pour trouver la solution parfaite pour vos systèmes mécaniques.

Références

• Budynas, RG et Nisbett, JK (2011). Conception d'ingénierie mécanique de Shigley. McGraw-Hill.
• Juvinall, RC et Marshek, KM (2011). Fondamentaux de la conception des composants de machines. Wiley.
• Norton, RL (2004). Conception de machines : une approche intégrée. Salle Prentice.
